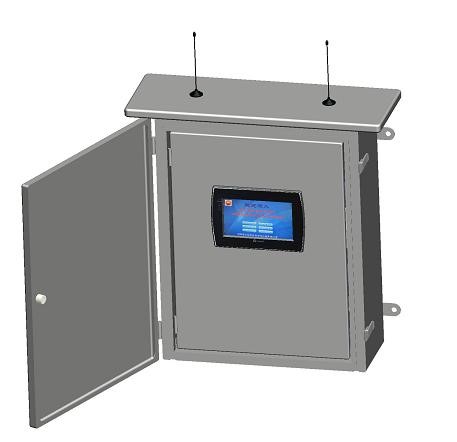

RTU控制柜

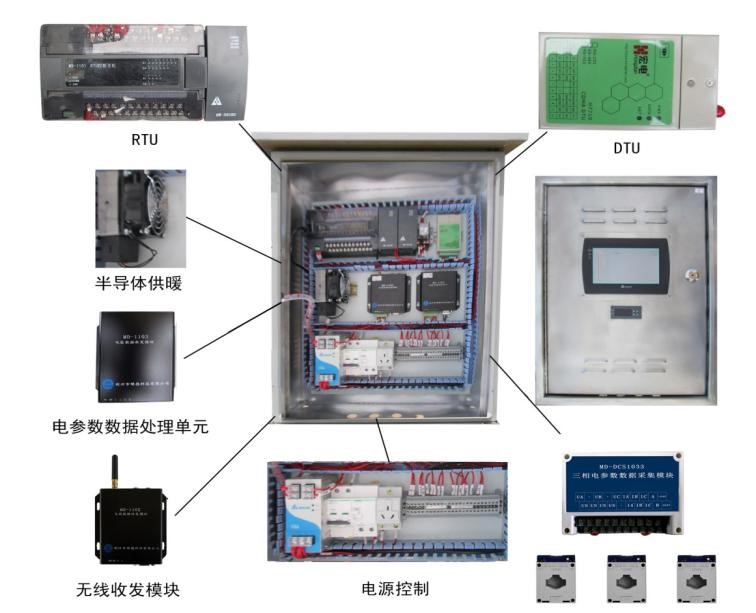

在數字化采油建設過程中，RTU控制柜是井場數據集中采集、發送的核心，井場上安裝的各類變送器采集的數據都要通過RTU控制柜發送到監控中心或數據中心機房。RTU控制內置 RTU模塊、DTU模塊、電源模塊等。
詳細信息
一、概述
在數字化采油建設過程中，RTU控制柜是井場數據集中采集、發送的核心，井場上安裝的各類變送器采集的數據都要通過RTU控制柜發送到監控中心或數據中心機房。RTU控制內置 RTU模塊、DTU模塊、電源模塊等。
二、產品說明
RTU控制柜內置的RTU模塊，通過無線通訊的方式，采集安裝在井場上的壓力、溫度、載荷、位移、液面變送器數據，采集的數據由RTU模塊內置的工控軟件進行計算、打包處理，最終通過DTU把數據傳輸?shù)奖O(jiān)控中心。最終實現井場全參數數據的遠程監控，為油田安全生產和生產效率提升提供了技術保障。
三、功能特點
1）全智能I/O設計和一系列安全性、可靠性設計為系統的安全可靠運行提供了強力的保障；
2) 低功耗技術 ，CPU、I/O信號、通訊網絡、電源之間均采用隔離保護措施，具備優秀的電磁兼容性；
3） 開放式網絡，100M以太網，支持MODBUS/TCP協議；
4） 帶有一個以太網口，4路內置串口(1路232，3路485)；
5） 帶有12路DI輸入(24V)，10路DO輸出(繼電器)，6路AI輸入(5路4~20mA,1路兩線制RTD)；
6） 豐富的內置集成功能，除提供各種標準操作符、控制功能模塊、標準函數外，還提供PID、SOE(Sequence Of Event)等實用性功能模塊，低成本解決高端控制應用需求；
7） 集成硬件看門狗，支持廣泛的故障監視和診斷；
8） 全面的LED指示功能：電源、模塊運行、故障、通訊等全面的LED指示；
9） 智能模塊，強大的自診斷功能，模塊運行出現故障時能夠自動復位并重新啟動；
四、技術指標
1） 供電 : 12~36V
2） 輸出： 無線數據傳輸
3） 環境溫度 : -30 ℃ ～ +70 ℃
4） 環境濕度 : 5% ～ 95% ，無結露；
5） AI輸入 : 5路模擬量輸入（AI），輸入信號范圍4～20mA，具有過壓過流保護；
6） DI輸入 : 12路數字量輸入（DI），PNP型，裝置內部供電24V；
7） DI輸出 : 10路數字量輸出（DO），繼電器輸出，容量為5A/250VAC，5A/30VDC
8） RS232/RS485：1路RS232，3路RS485T通訊接口，Modbus RTU 主/從、自由口協議；
10) 發射頻率： Zigbee 2.4GHz/434MHz
