采油數字化解決方案
1、概述
采油數字化就是通過在油井井場安裝壓力、載荷、位移，溫度、電參數等數字化傳感儀表，把過程檢測數據傳送至井場遠傳終端(RTU)，RTU裝置再通過當?shù)毓餐ㄓ嵕W(wǎng)絡直接上傳到作業區生產運行監控中心。使油田的生產管理者可以通過這些數據對采油的工況進行識別、判斷，并及時的采取措施保障油井生產順利運行，提高采油生產效率。
2、解決方案
使用標準的RTU模塊、無線壓力變送器、無線溫度變送器，無線載荷變送器采集井口各項參數，傳送給信息中心的服務器，服務器將數據進行存儲并通過網絡發布。通過數字化、網絡化的手段，實現井口數據遠程監測、遠程抄錄、數據的實時顯示。其系統整體運行架構如下：

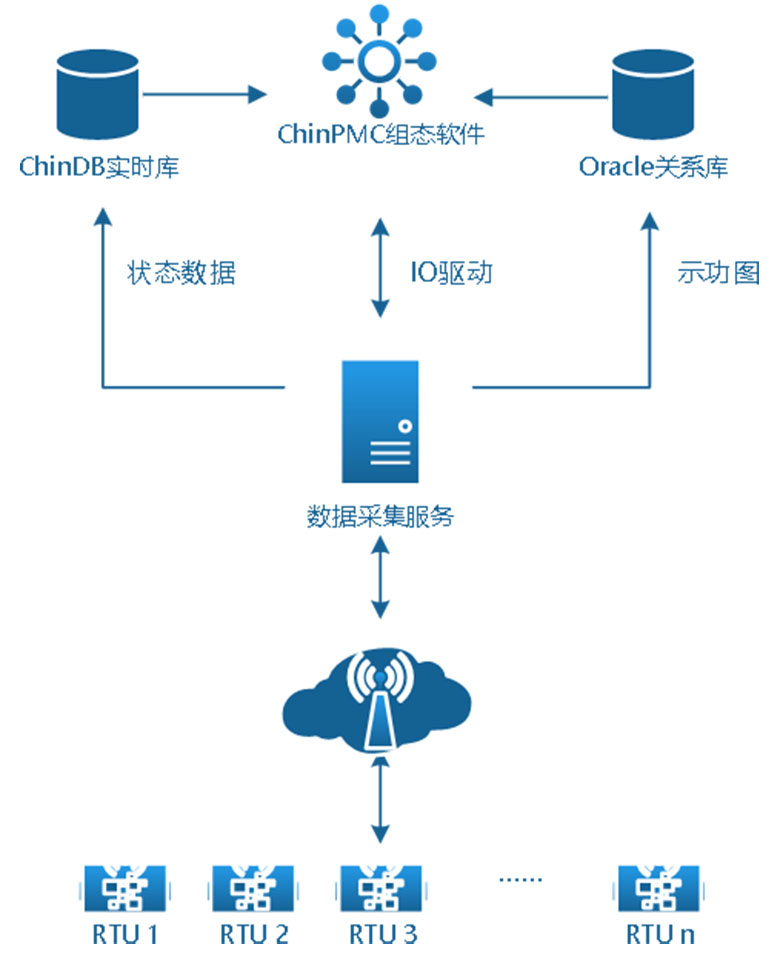

（圖一：系統整體運行架構）
采油數字化建設分為三大塊：1、數據傳輸網絡建設；2、井場硬件系統建設；3、監控中心網絡平臺的建設。
2.1數據傳輸網絡建設
由于油田一般都是在遠離城鎮的偏遠地區，大規模建設光纖通訊網絡成本太高，且維護成本高，因此并不適用。在此我們采用當?shù)仉娦胚\(yùn)營商的通訊網絡，使用DTU模塊建設數據遠程傳輸網絡。其優點是只需給電信運營商繳納數據流量費用，就能保障數據的傳輸，節省網絡基建及后期維護費用。。
2.2 井場硬件系統建設

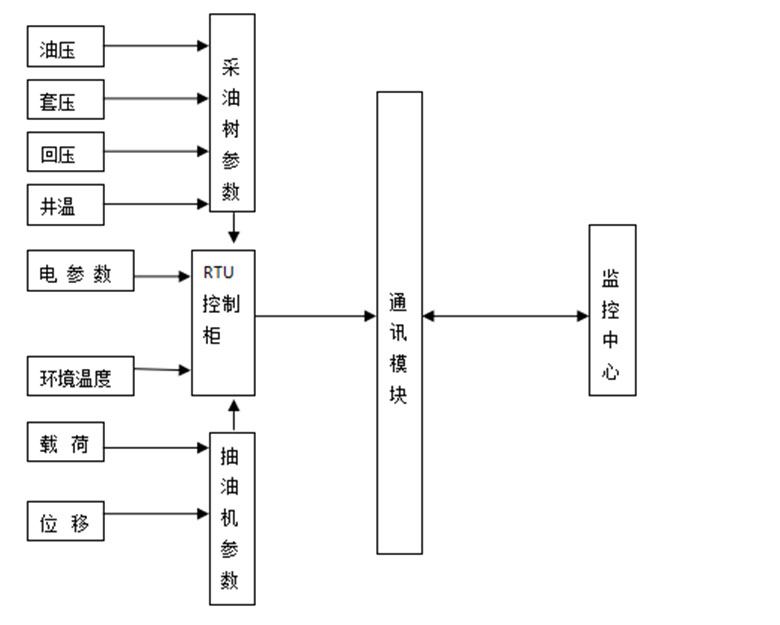

采用1口井配置1套RTU設備及配套的壓力、溫度、載荷變送器等組建井場數據采集系統。采集的壓力、溫度、電流、載荷等數據，由RTU模塊進行統一處理、打包，最終通過數據傳輸網絡傳輸?shù)奖O(jiān)控中心服務器。如下圖三：

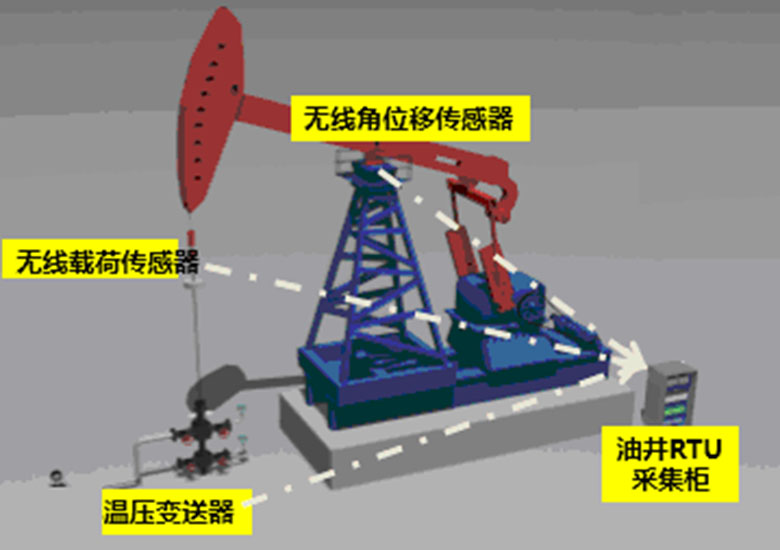

（圖三：現場硬件設備運行流程、設備安裝圖）
2.3 監控平臺建設
在監控中心部署遠程監控平臺系統軟件、數據服務器，對每口油井RTU上傳的數據進行展示、發布、存儲。其監控平臺功能如下：
1) 生產數據實時顯示；
2) 生產數據以圖、表形式詳細顯示；
3) 生產數據查詢；
4) 油井基本資料錄入和修改；
5) 報警（含壓力、溫度、電參、停電報警），報警聲光提示與彈出對話框相結合，區分“一般報警”，“重要報警”“緊急告警”，實現報警信息的漸進趨勢監控，報警處理歷史記錄可追溯；
6) 監測數據報表（含單井和多井）生成和下載，下載格式為EXCEL；
7) 具有示功圖、電參數等數據及圖表、曲線的查詢，下載格式為EXCEL；
8) 具有生成日?qǐng)?bào)功能，報表格式與源頭數據庫格式一致；
3、現場應用案例
在新疆中國石化西北油田分公司應用案例。西北油田分公司是中石化的上游企業之一，在塔里木盆地有37個勘探區塊，勘探面積約為14.31萬平方千米， 所管轄的油氣井分布在12000平方公里范圍內，井距大、巡檢線路長。地理環境和自然氣候惡劣，夏天酷熱難當氣溫達到40多度，冬天嚴寒逼人達到零下20多度，春秋風沙肆虐。采油數字化的建設，極大緩解在現場生產管理中點多井散、戰線長等一系列的突出矛盾，保障現場生產管理的實時性和安全性。
現場硬件設備安裝：

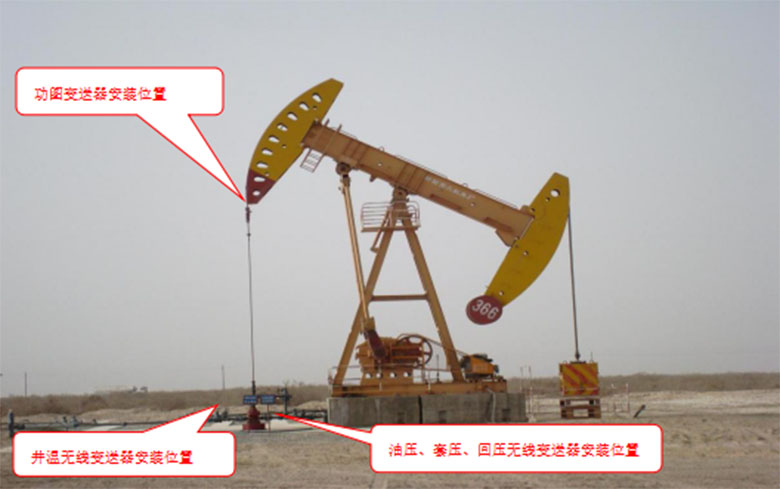

（抽油機井采油樹設備安裝）
遠程監控平臺展示：

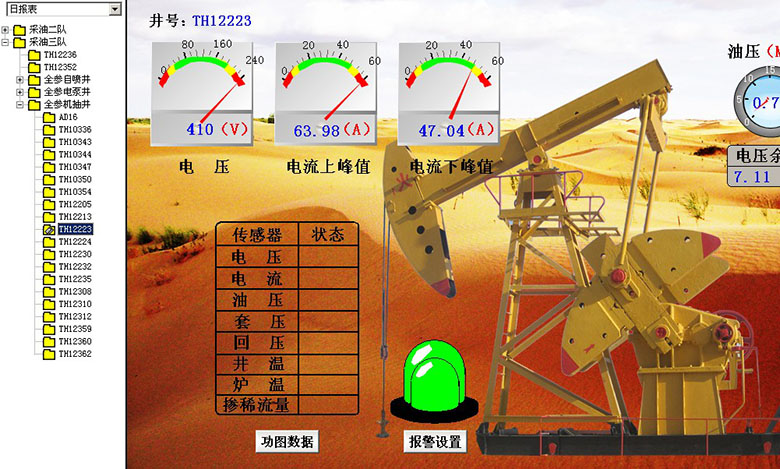

（抽油機井?dāng)?shù)據實時顯示）

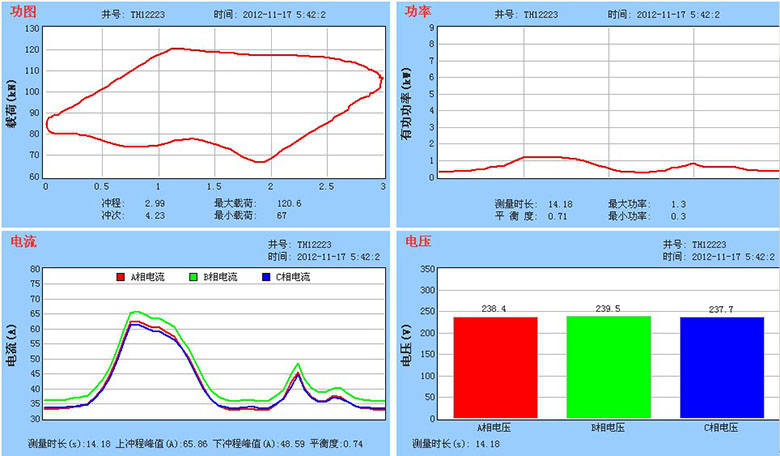

（抽油井功圖、三相電流卡片）

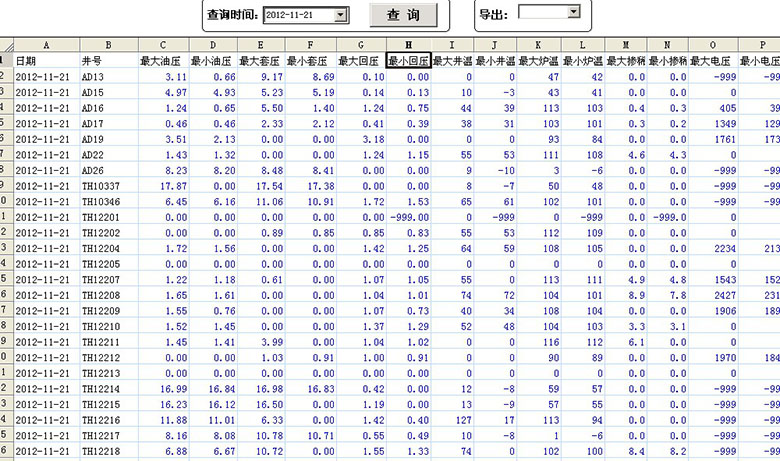

（日?qǐng)?bào)表數據匯總功能）
