抽油機遠程無線傾角變送器
油田抽油機懸繩器作業時需要調整毛辮子平衡和對稱，防止單邊受力不均造成毛辮子壽命降低，甚至斷脫影響抽油機正常工況。
詳細信息
油田抽油機懸繩器作業時需要調整毛辮子平衡和對稱，防止單邊受力不均造成毛辮子壽命降低，甚至斷脫影響抽油機正常工況。
毛辮子作為將驢頭的旋轉運動轉換成抽油光桿直線運動動力的柔性配件，在設備運轉過程中起到重要作用。毛辮子長期帶動著整個抽油桿柱及抽油泵上液柱做上下往復運動，負荷重且是交替變化的，與驢頭之間還有摩擦、彎曲等動作，且長期經受雨雪風霜侵蝕，這些很容易導致毛辮子疲勞、磨損、生銹導致起刺甚至斷股。
毛辮子斷股后會導致懸繩器傾斜，如發現不及時，讓抽油機繼續運轉，會造成光桿拉彎甚至斷裂，增加設備維護費用，若光桿斷裂，下端會掉入油井中，井口密封失效，原油會反噴污染環境，還可能對井口工作人員的人身安全造成風險,且維修還需要撈光桿，大大增加了維護工作量及工作難度。因此，需要一種能對毛辮子斷股進行實時監控，并在發生斷股后，向遠程監控中心發出報警的裝置，以便及時停抽與維護?！俺橛蜋C(jī)遠程無線傾角變送器”正是為解決這一問題而研發的新型產品。
抽油機遠程無線傾角變送器采用高精度傾角傳感器和抽油機負荷傳感器一體化設計，鋰電池和太陽能雙重供電，取代傳統負荷傳感器直接安裝在懸繩器中間或上面。無線傾角變送器與井口RTU的數據連接采用標準“四化”協議，采集的數據通過4G模塊，無線遠程發送到油田數據中心，實現實時數據監測。
技術特點：
★高精度設計和制造：選用數字型小體積MEMS傾角傳感器，內置雙通道地球引力傾斜單元，通過測量靜態重力加速度，轉換成傾角變化。從而可以測量傳感器輸出相對于水平面的傾斜和俯仰角度。
★安裝方便快捷：一體化的設計和無線位移載荷傳感技術，結構緊湊、重量輕，取代傳統負荷傳感器直接安裝在懸繩器中間或上面，安裝十分方便。
★無線入網，安全快捷：采集的數據通過無線自組網連接井口RTU（或4G模塊DTU），遠程發送到油田數據中心，實現實時數據監測。
★具有傾角自動消除零點，值超限報警、數據管理報表等功能。
★具備防水、防塵、防爆、防震、防有害氣體功能。
技術參數：
★ 采集時間間隔可設置 為15min ～ 24 h
★ 輸出：zigbee無線網絡 或者4G移動公網無線數據傳輸
★ 通信距離： 200 m(zigbee網絡空曠直視)(極限300m)
★ 使用極限環境溫度 : -40 ℃ ～ +70 ℃
★ 環境濕度 : 5% ～ 95% RH
★ 測量范圍 : 0 ～ 180 kN 精度： 0.5 ％ F.S
★ 過載能力 : 1.5倍滿量程
★ 沖程測量范圍 : 2 ～ 12m 精度： 2 ％ F.S
★ 沖次測量范圍 : 0.8 ～ 6 min-1 精度： 1 ％ F.S
★ 雙軸X、Y傾角測量范圍 : ±30° 精度：靜態0.25°，動態0.5°
★ 供電 : 7.2V一次鋰/亞硫酰氯電池 或者 太陽能+充電鋰電池
產品外形圖：

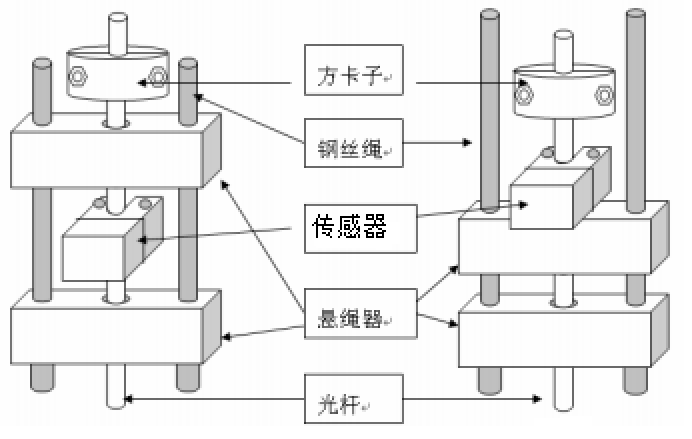

安裝方式：
將抽油機停在下死點剎車鎖死，將無線功圖采集器觸點朝上插入懸繩器上蓋與下蓋之間或安裝在卡箍與懸繩器之間，擰緊防鎖銷鎖。松開剎車，開啟抽油機。

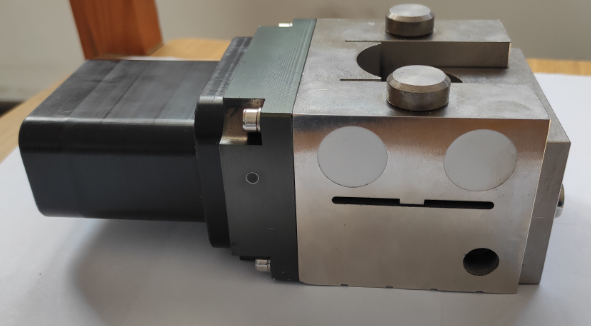

產品圖:
