注水管網泄漏監測＆智能控制終端
目前包括勝利油田在內的國內老油田注水管網老化情況極為嚴重，全國幾十萬公里注水管網中，平均過半數超過使用年限，甚至很多注水管道已經達到使用極限。有的注水管網管道鋪設在城區，與城市生活區融合在一起，存在極大安全隱患；有的注水管網注水管道腐蝕嚴重，經常出現爆管現象，管網搶修是家常便飯；很多管道腐蝕后，不敢提升注水壓力，怕爆管，停產風險很大，嚴重影響注水增效措施實施；現有分水器和配水間來水采用閘閥隔斷控制，閘閥因?yàn)槠浣Y(jié)構原理容易結垢，使用幾個月后就很難完全關斷，一旦發生泄漏因閥門難以關斷，造成搶修困難，不僅影響油田生產，而且對附近人員的生命、財產構成更大威脅,還容易因大面積泄漏造成嚴重環境污染事故。注水管網漏損管理是一項長期困擾注采管理工作的難題，急需一套集管線漏損分析軟件和快速有效響應關斷的電控閥門系統，以便能有效解決問題。
詳細信息
概 述
目前包括勝利油田在內的國內老油田注水管網老化情況嚴重，全國幾十萬公里注水管網中，平均過半數超過使用年限，甚至很多注水管道已經達到使用極限。有的注水管網管道鋪設在城區，與城市生活區融合在一起，存在安全隱患；有的注水管網注水管道腐蝕嚴重，經常出現爆管現象，管網搶修是家常便飯；很多管道腐蝕后，不敢提升注水壓力，怕爆管，停產風險很大，嚴重影響注水增效措施實施；現有分水器和配水間來水采用閘閥隔斷控制，閘閥因?yàn)槠浣Y(jié)構原理容易結垢，使用幾個月后就很難完全關斷，一旦發生泄漏因閥門難以關斷，造成搶修困難，不僅影響油田生產，而且對附近人員的生命、財產構成更大威脅,還容易因大面積泄漏造成嚴重環境污染事故。注水管網漏損管理是一項長期困擾注采管理工作的難題，急需一套集管線漏損分析軟件和快速有效響應關斷的電控閥門系統，以便能有效解決問題。
我們基于油田注水系統信息化數據，研發注水管網泄漏監測平臺，通過對注水系統壓力、流量實時數據的提取及有效性、同步性和匹配性分析，確保數據滿足分析注水干線漏損和單井管線漏損需求，建立管線漏損判別模型，實現管線漏損識別；研發智能控制終端（發明專利：ZL201910913910.1），實現快速關斷響應，確保油田注水系統安全。

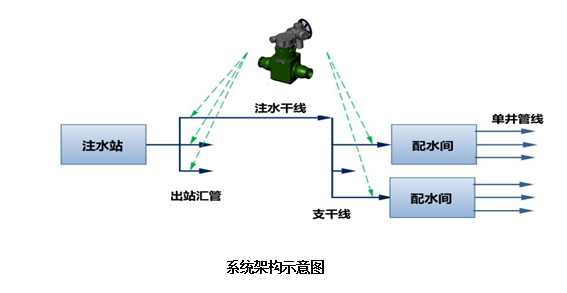

系統架構

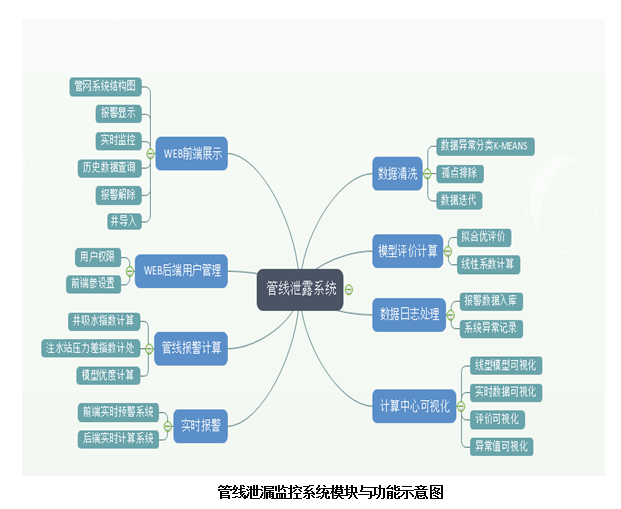

注水管網泄漏監測平臺
智能控制終端
主要特點
★注水壓力、流量實時數據清洗，實現數據有效性、同步性、匹配性分析，確保數據滿足漏損智能計算需求。
★對單井注水系統壓力和流量穩態物理關系有效性技術研究，建立單井管線有效漏損判別模型。
★對注水干線系統壓力和流量管線漏損判別模型研究，實現注水干線有效漏損識別。

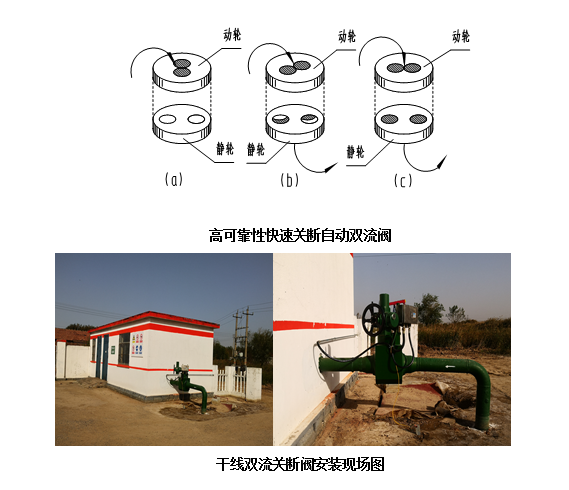

★防止管線泄漏：采用雙流平面閥體專利技術設計高可靠性快速關斷自動雙流閥，不結垢、防腐蝕、壽命長，杜絕干線泄漏時閘閥因結垢無法關閉嚴實而導致的污染環境事故。替換注水站出站匯管的閘閥和替換配水間來水干線的閘閥，實現漏損報警是快速關斷漏損管線，防止災害發生。
★自動化程度高，實現智能化和數字化，可以在無人值守的情況下，安全、可靠、連續地運行。
★具有遠程通信接口，按照 “四化”標準遠距離實時傳送測量數據，參數修改方便，實現網絡化管理。
主要技術參數
1. 管線漏損判別準確率：≥93%
2. 注水干線漏損判別時間誤差范圍：60s
3. 高可靠性快速關斷自動雙流閥關斷時間：≤180s
4. 干線高可靠快速關斷自動雙流電控閥
供電電源380V/220V，≤1200W
防護等級：IP65
防爆等級: Exd II BT4
實際應用案例
東辛采油廠DXX47X79穿孔驗證實例
一、 漏損診斷

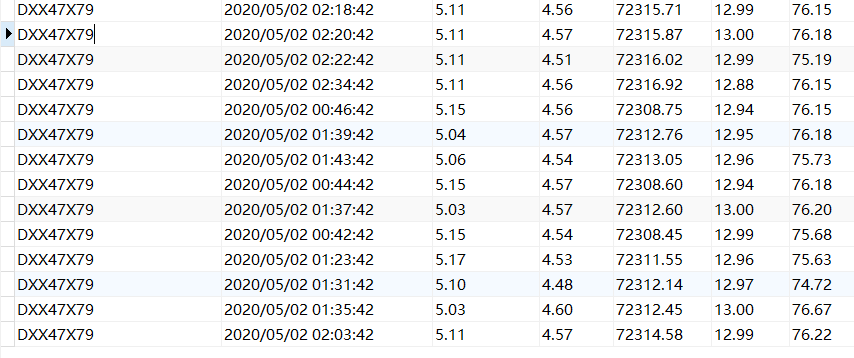

1) 數據準備
將東辛采油廠2020年5月至8月信息系統中水井?dāng)?shù)據作為分析樣本。

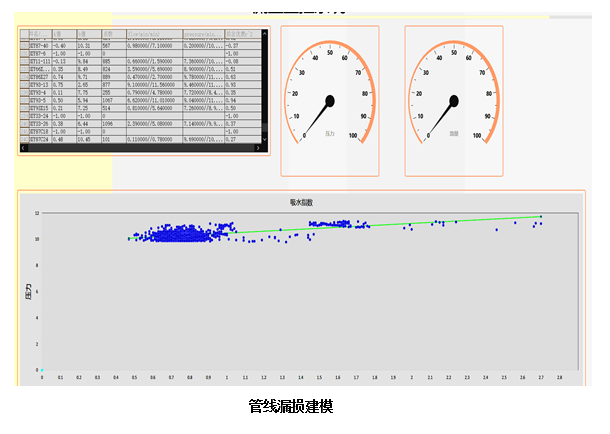

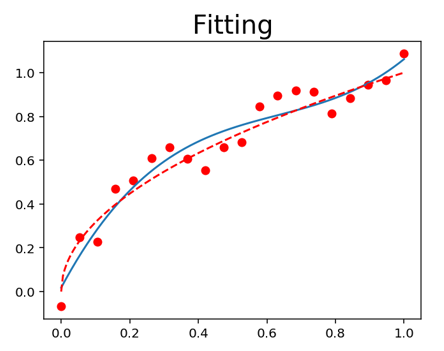

1) 模型建立
將5月份數據作為訓練集數據，6月至8月數據分割成測試集數據與驗證集數據。
1) 數據分析
經平臺診斷分析，發現DXX47X79存在漏損可能。

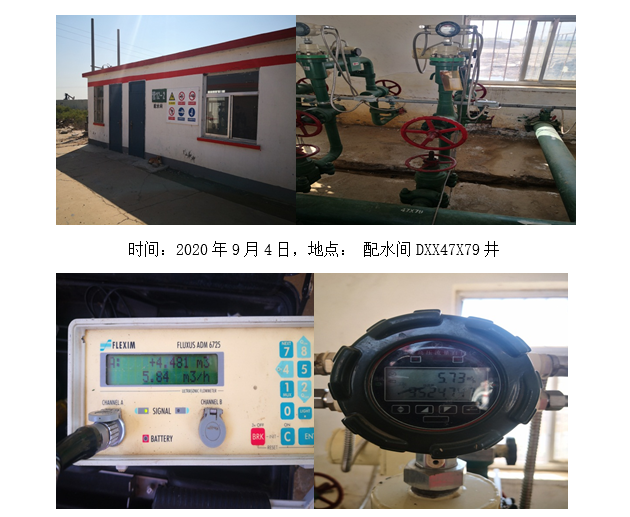

二、 現場驗證
配水間內流量計瞬時流量5.73m3/h，超聲波流量計測試流量5.84m3/h，同時壓力表壓力為0.00MPa；井口超聲波流量計測試流量為0.01m3/h。
經驗證，該管道存在單井管線漏損情況。
