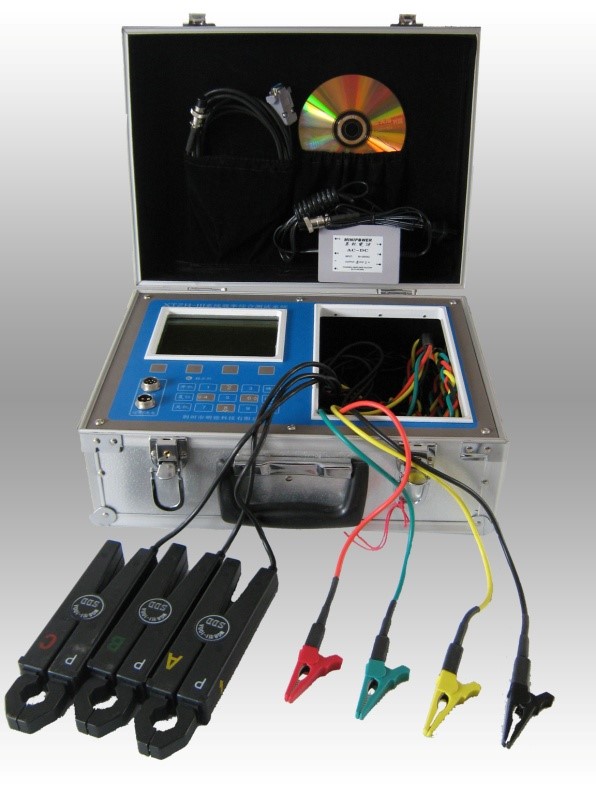

XTZH-IIE抽油機系統效率綜合測試儀
XTZH-IIIE抽油機系統效率綜合測試儀主要用于油田抽油機三相電壓、電流、有功功率（電機輸入功率）、無功功率、功率因數的電能全參數和抽油機沖次的測試，并通過配置的無線載荷位移傳感器或者應用功圖采集器（與北京金時、蚌埠日月等載荷傳感器匹配），應用采油隊傳感器完成對地面示功圖的測試。配置一套應用軟件，導入生產開發數據和采油隊測試的功圖數據，分析計算光桿功率、地面設備效率、平衡指數和進行功率調平衡計算，診斷泵功圖，分析機、桿、泵工作狀態。
詳細信息
概述
XTZH-IIIE抽油機系統效率綜合測試儀主要用于油田抽油機三相電壓、電流、有功功率（電機輸入功率）、無功功率、功率因數的電能全參數和抽油機沖次的測試，并通過配置的無線載荷位移傳感器或者應用功圖采集器（與北京金時、蚌埠日月等載荷傳感器匹配），應用采油隊傳感器完成對地面示功圖的測試。配置一套應用軟件，導入生產開發數據和采油隊測試的功圖數據，分析計算光桿功率、地面設備效率、平衡指數和進行功率調平衡計算，診斷泵功圖，分析機、桿、泵工作狀態。
主要技術指標
序號 | 測試物理量 | 測量范圍 | 誤差 |
1 | 電流 | 0～100A | <0.5%F?S |
2 | 電壓 | 0～700V | <0.5%F?S |
3 | 功率因數 | -1.0～1.00 | <0.01 |
4 | 功率 | 0～75kW | <2.0%F?S |
5 | 沖次 | 1～20min－1 | ＜0.1 |
6 | 載荷（選配） | 0～120kN | ＜0.5%F?S |
7 | 位移（選配） | 0～8m | ＜0.5%F?S |
8 | 載荷 | 采油隊傳感器，依配置傳感器而定 | |
9 | 位移 | ||
