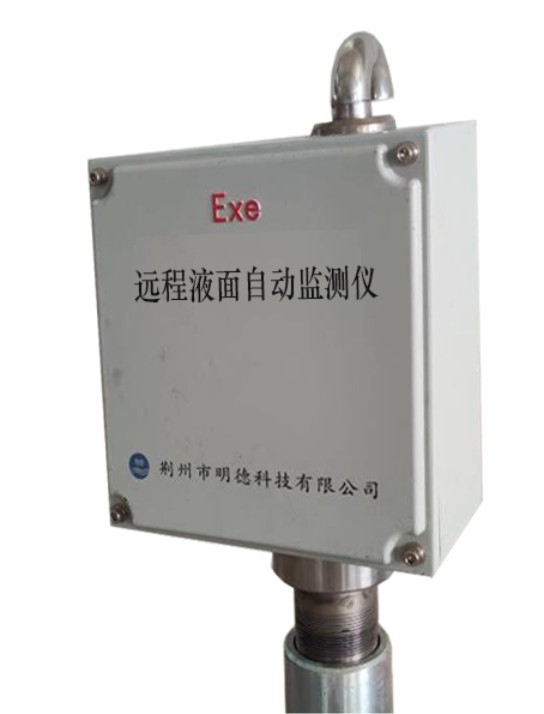

遠程液面自動監測儀
產品主要核心技術及特色：
1、遠程液面自動監測儀形成了完整的產品系列（分別有：套壓型﹑無壓型﹑通用型﹑高壓型），能滿足油田各種井況需求。
2、采用高靈敏度微音器和數字信號濾波處理技術，有效利用套壓氣，可在較低的套壓條件下（0.1MPa）測試油井動液面，極擴大了利用套壓測井的使用范圍。
3、高精度進口儀表運放芯片和傅里葉變換數據處理方法，提高了液面測試精度，實驗室滿量程檢測條件下誤差小于1米，現場條件下滿量程液面測試誤差也在5米以下。
4、全過程自動判斷處理，無需人工干預。
5、數據通過物聯網遠程傳送油田控制中心，經后臺軟件處理后，直接顯示液面深度數據，并自動生成液面深度-測試時間曲線和日報表，直觀方便，并具備條件報警功能。
6、現場調試使用短距無線通訊方式完成，各種參數和報警功能直接使用手機APP程序即可設置，儀器無需開蓋設置，簡單便捷。極大的減少了安裝使用和維護工作量。
7、多規格井口連接配套件備選，滿足儀器在各種類型井口的安裝和拆卸?，F(xiàn)場安裝極為方便。
詳細信息
產品主要核心技術及特色：
1、遠程液面自動監測儀形成了完整的產品系列（分別有：套壓型﹑無壓型﹑通用型﹑高壓型），能滿足油田各種井況需求。
2、采用高靈敏度微音器和數字信號濾波處理技術，有效利用套壓氣，可在較低的套壓條件下（0.1MPa）測試油井動液面，極擴大了利用套壓測井的使用范圍。
3、高精度進口儀表運放芯片和傅里葉變換數據處理方法，提高了液面測試精度，實驗室滿量程檢測條件下誤差小于1米，現場條件下滿量程液面測試誤差也在5米以下。
4、全過程自動判斷處理，無需人工干預。
5、數據通過物聯網遠程傳送油田控制中心，經后臺軟件處理后，直接顯示液面深度數據，并自動生成液面深度-測試時間曲線和日報表，直觀方便，并具備條件報警功能。
6、現場調試使用短距無線通訊方式完成，各種參數和報警功能直接使用手機APP程序即可設置，儀器無需開蓋設置，簡單便捷。極大的減少了安裝使用和維護工作量。
7、多規格井口連接配套件備選，滿足儀器在各種類型井口的安裝和拆卸?，F(xiàn)場安裝極為方便。
儀器測試原理

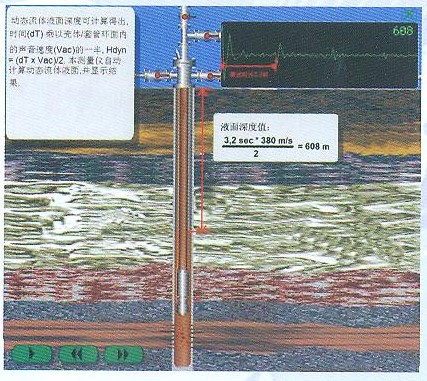

本液面測試設備基于聲波反射的工作原理，即儀器安裝在測試井口，測試聲波脈沖在油套環空氣體介質中傳播時，遇到音標、節箍和液面就會產生反射脈沖，由微音器組件接收聲脈沖轉換成電信號，通過控制電路進行數字處理，根據音標值或節箍，可準確測得聲波脈沖的傳播速度和反射脈沖的反射時間，自動計算出液面到井口之間的距離，即液面深度，測試結果和曲線圖形存儲到控制電路的數據存儲器中。技術人員在現場安裝調試過程中，通過手機APP程序，直接設定測試參數，測試數據通過物聯網遠程傳送至油田控制中心，經后臺軟件處理后，直接顯示液面深度數據，并自動生成液面深度-測試時間曲線和日報表，并具備條件報警功能。
技術指標
（1）使用范圍：油氣井液面測量。
（2）測量井深范圍: 20~3500米。
（3）重復測試精度：小于5米
（4）工作環境：-40℃~+60℃
（5）工作壓力：
①套壓型： 承受套壓:0~10MPa；
②無壓型： 承受外接氣源壓力:0~10MPa；
③通用型： 雙向0~10MPa；
④高壓型： 承受壓力:10~30MPa；
（6）通訊方式：
①短距無線通信: WIFI模塊, 穩定通信距離100米；
②遠程無線通信：內置GPRS或物聯網模塊，測控?cái)?shù)據直接遠傳到油田數據中心
（7）數據輸出方式：R232-485接口
（8）通訊協議：標準 Modbus
（9）電源供電：交流220V±10%
（10）防爆等級：ExdⅡBT4
（11）接口規格：2’7/8TBG ; 2’3/8TBG ; G2 ;卡箍接頭
軟件界面和現場照片：

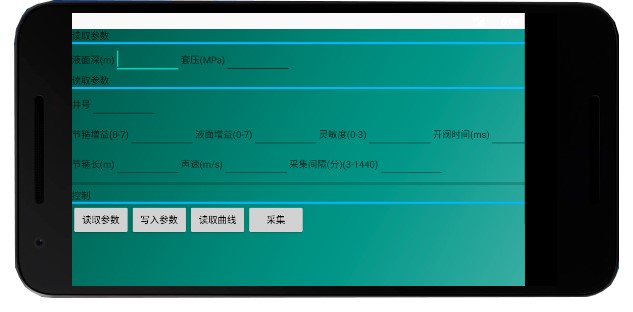

現場技術人員手機APP程序控制界面

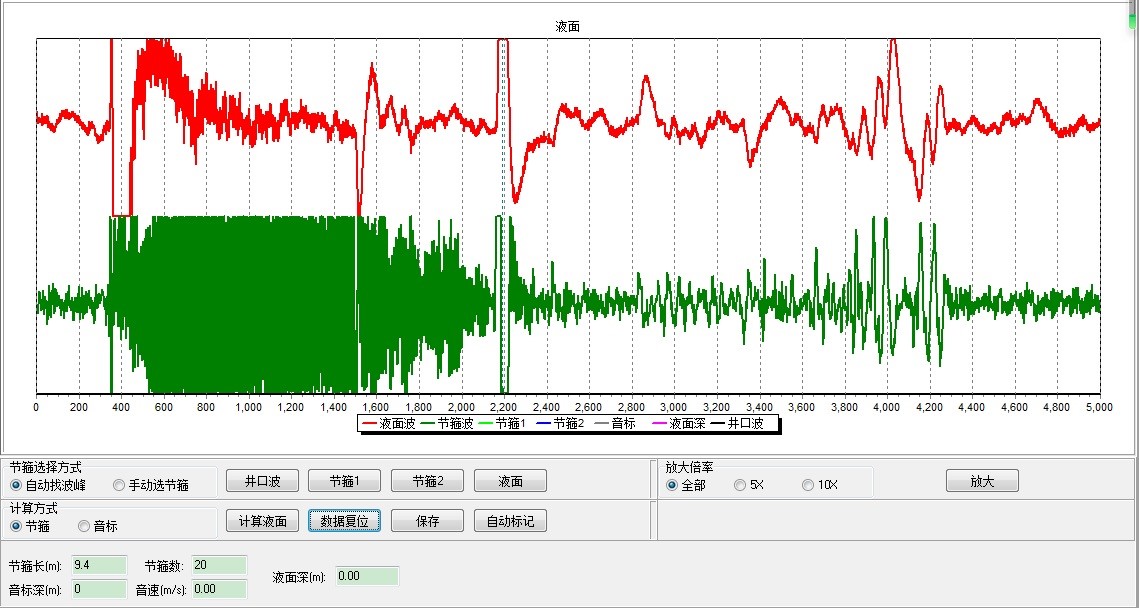

現場技術人員手機APP程序測試波形界面

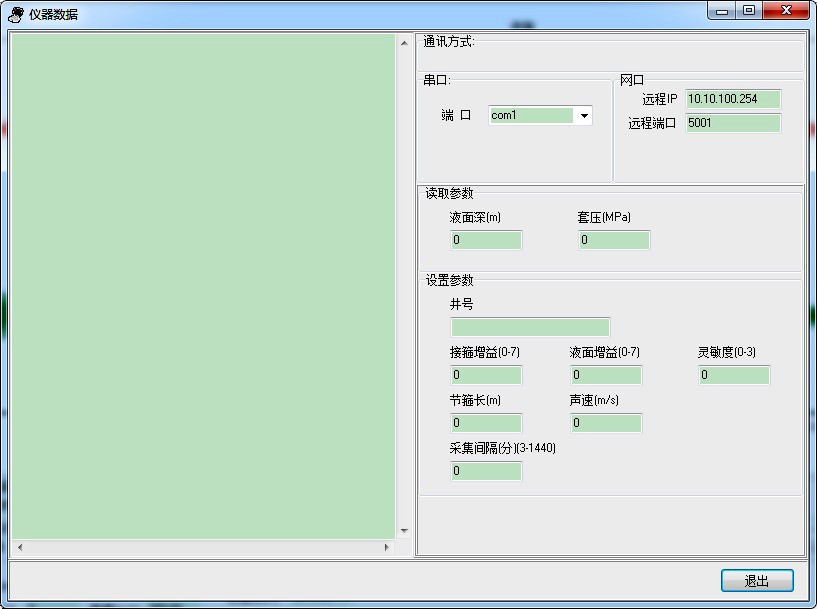

控制中心電腦圖片（主控制界面）
控制中心電腦圖片（測試曲線界面）

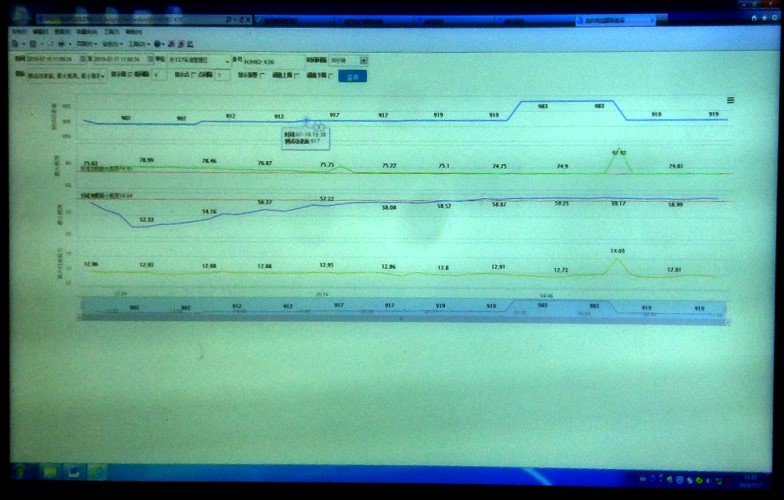

控制中心電腦圖片（液面深度-測試時間曲線）
油田使用現場圖片
產品選型指南
隨著我國大部分油井進入排采的中后期，各區塊地質條件不盡相同，不同的井況對動液面的測量影響較大，在選擇液面監測產品時，需要結合被測井的基本井況，產品選型時需耍注意以下幾點：
1、油氣井的套壓變化范圍
為了使自動監測的產品很好的適用被測井井況，從而******限度降低應用成本，需要結合油井的自身基本井況選擇合適的產品。
沒有套壓(套壓為0)：需要選擇無壓型或通用型
套壓:0.1-5MPa：需要選擇套壓型
套壓: 5~30MPa：需要選擇高壓型
套壓變化不定：需要選擇通用型
2、是否需要定期放套壓
有些井為了保證產量，需要保持合理的沉沒度，當油井套壓升高時，需要定期人工到井場進行放壓，使套壓降低，液面回升。
如有此要求，需要選擇具有自動放壓功能的型號產品
3、井內是否含硫化氫(HS)成份
如果井內氣體含有大量HS成份，設備必須做耐腐處理，訂貨時需要注明。
4、確定套管接口螺紋規格
接口螺紋主要有三種:2寸半外扣(2-7/8TBG)；2寸半內扣；2寸外扣?？ü拷宇^
5、提供應用區塊油井的基本參數
如：泵掛深度、歷史液面、音標位置、平均管長等
6、電氣接口形式
RS232/485/WIFI無線 ZigBee
標準 Modbus協議
7、應用方式
測試間隔調整范圍；
是否需要液面波形曲線
