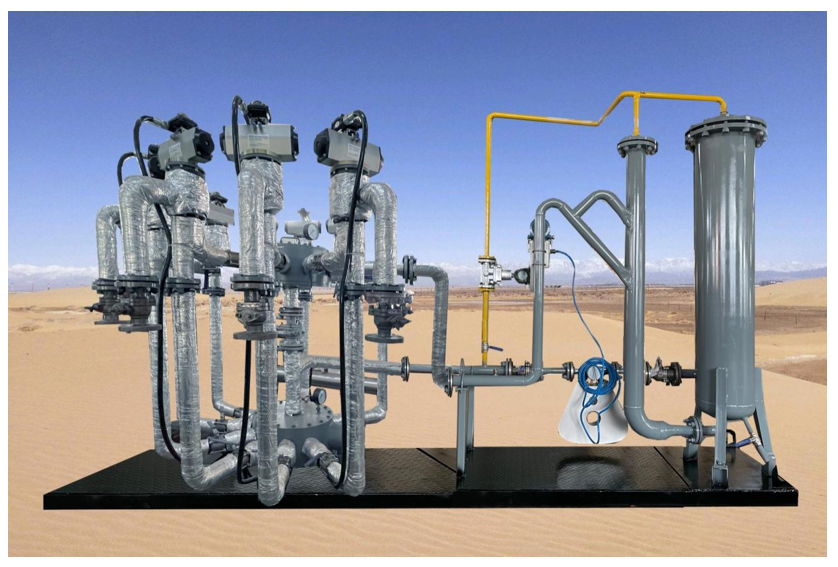

油氣井多參數計量裝置
詳細信息
一、概述
油氣井多參數計量裝置是荊州市明德科技有限公司為滿足油田單井核產計量工作研發的原油計量裝置。該裝置針對油田大氣量、多變量和復雜現場工況，分離式計量采用公司最新專利技術研發的氣、液多級分離器，防卡堵活塞式流量計或質量流量計等多項關鍵技術組合設計完成。裝置采用橇裝結構，具有使用方便、適應范圍廣、計量精度高、操作簡便等優勢。
二、規格參數
被測介質 | 油、水、氣混合物 | |
測量范圍 | 0～240 m3／d（液相）,2000 m3／d(氣相），測量誤差： ≤5% | |
介質環境 | 介質溫度： 10℃～80℃；介質粘度： 6～1500mPa．S | |
壓力等級 | 1.6 MPa 、2.5MPa、4MPa、 | |
儀表電源 | DC24V <35W | |
壓力損失 | <0.1bar | |
管線口徑 | DN50（可定制） | |
工作環境 | 溫度： -20℃～55℃；相對濕度：5%～95%；大氣壓力：86KPa～106KPa
| |
防護等級 | IP65 | |
防爆等級 | ExdII BT4 | |
輸出信號 | RS485 MODBUS協議 | |
壓力傳感器 | 測量范圍 | 0～1MPa |
測量精度 | 1.5％ | |
溫度傳感器 | 測量范圍 | 0℃～+100℃ |
測量精度 | 1.5％ | |
機械壓力表 | 測量范圍 | 0～1MPa |
測量精度 | 1.0% | |
三、現場應用案例Field application case
多參數智能量油撬具有抗過載，抗沖擊，高精度和較好的穩定性，高品質、低價位，能適應各種工業應用的特點，是精密機械加工、溫度補償和模擬信號處理技術的結晶，主體電路工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆、防腐、防塵等惡劣工況的要求。下面為勝利油田現場應用。

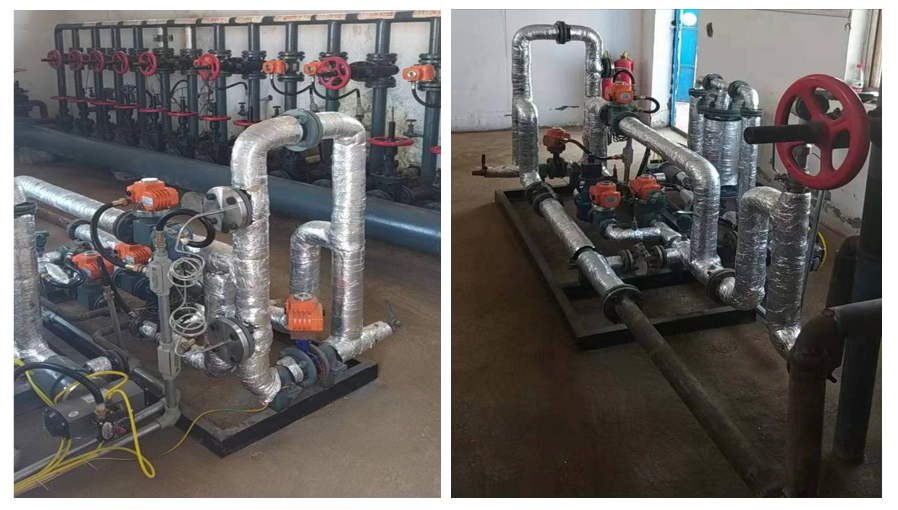

現場使用照片Photos at site：
