1.1         系統綜述

單井多參數智能計量系統，是我公司自主研發的新型模塊式無人值守、免維護、集成化的智能水平配水單元，主要用于油田配水間升級換代改造，實現精準計量和控制單井注水量。

系統核心組件由角式流量計、高壓雙流流量調節閥、智能電控模塊、洗井流量計、壓力變送器、取樣器、手動閘閥等部分組成。系統實時監控注水流量和壓力，自動調節閥門開度以滿足設定流量，定時采集注水瞬時流量、注水累計流量、來水壓力、注水壓力等參數，并將采集的各種數據通過有線或無線方式傳輸給監控中心集中管理。同時，監控中心也可遠程修改各單井的配注量等運行參數，并可通過視頻實時監控現場設備運行狀態，如有突發緊急情況，系統可自動報警和按設定動作執行。

1.2         系統組成

系統采用模塊化設計，整體結構包括：角式流量計、高壓雙流流量調節閥、智能電控模塊、洗井流量計、壓力變送器、在線校準取樣閥、標定直管段、前后手動閘閥、配套直管段等。系統分為標準版、小流量注水版和基礎版，標準版適合新建配水間及大多數工況使用，小流量注水版適合日常注水量特別小但又需同時滿足大流量洗井計量的工況使用，基礎版適合現有配水間簡易改造使用。見下圖

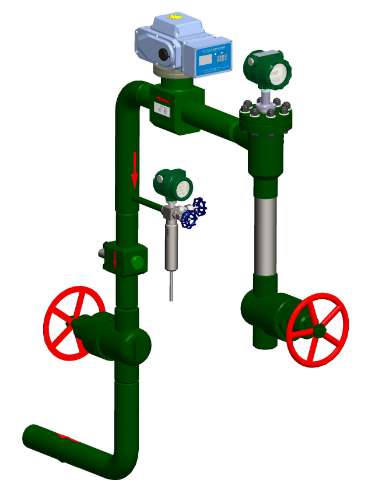

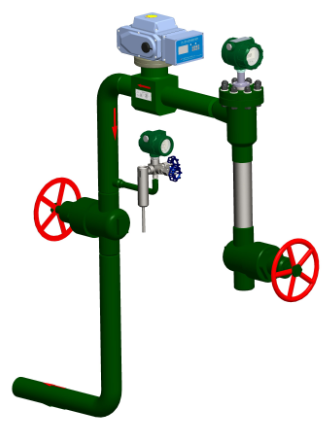

                                                     單井多參數智能計量系統（標準版）外觀圖                                 單井多參數智能計量系統（小流量版）外觀圖

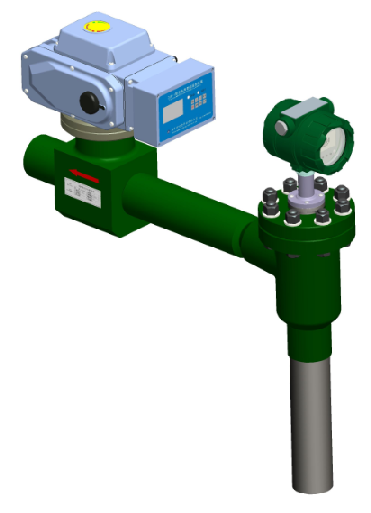

       單井多參數智能計量系統（基礎版）外觀圖

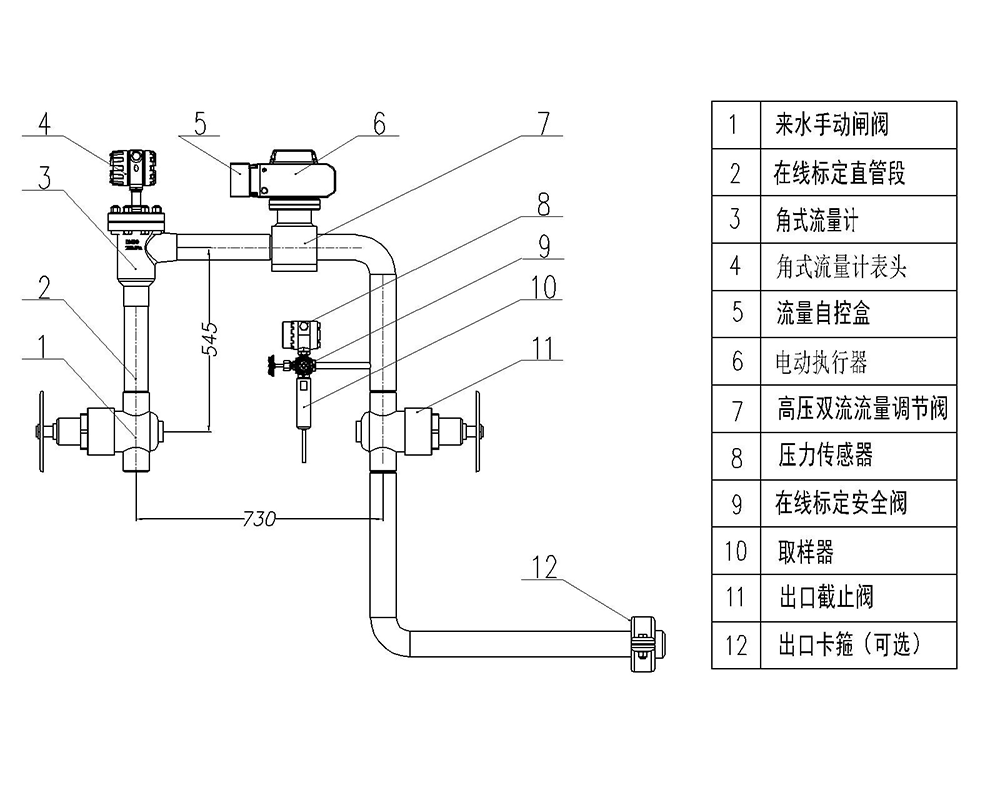

單井多參數智能計量系統結構圖

1.1        系統特點

★角式磁電流量計設計，下線流量低，量程寬，測量精度高。漩渦發生體和探

針一體化設計，拆卸極方便，可實現在線清洗功能。

★雙流量計寬量程測量技術(已申請國家專利)，通過共用一個表頭，在保證日常極小流量注水準確計量的同時，同時滿足大流量洗井的流量計量，開創性的解決了長期困擾油田注水工作的不能兩頭兼顧的難點問題。

★雙流平面閥設計，徹底解決閘閥和旋塞閥等易結垢、易堵、易卡、易損、易漏

等壽命短的實際問題，壽命是普通閥門的5倍以上。

★高效節能：雙流閥和高精度流量計一體化設計，注水量控制更加精準，及時調節，穩產控水，節約大量無效注水帶來的能耗。

★流量在線校準功能：每臺流量計自帶標準不銹鋼直管段，配套有高精度超聲波流量計（選購）現場在線校準并修正系數，操作簡便。解決長期困擾注水量準確性不高問題。（如下圖）。

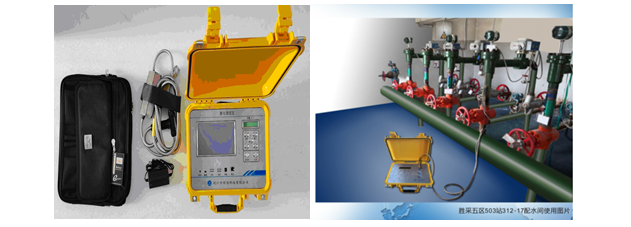

                                                                                                                                      便攜式超聲波流量計圖                                    現場在線校準圖

★壓力在線校準功能：每套設備均配套有在線校準取樣閥，現場無需拆卸壓力傳感器即可直接在線校準并修正系數，非常方便（如下圖，在線標定儀器設備套裝需另外選購）。

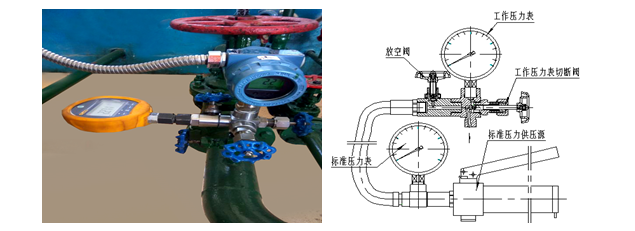

                                                        現場在線壓力校準圖                                 在線壓力校準工作示意圖

★安全可靠：系統核心部件均采用經長期大量使用證明穩定可靠的成熟專利技術，

可靠性極高，系統運行和控制均采用DC24V安全電壓，無觸電危險。

★自動化程度高，實現智能化和數字化，可以在無人值守的情況下，安全、可靠、

連續地運行。

★具有遠程通信接口，按照 “四化”標準遠距離實時傳送測量數據，參數修改方

便，實現網絡化管理。

★  模塊化結構，維修簡便，可按需要靈活選擇標準版或基礎版，安裝方便，滿足油田現場施工實際需要。

1.1         規格參數

流量計、壓力傳感器

雙流平面高壓流量調節閥
