1.1         系統綜述

多井式可在線校準智能水平配水系統，是我公司自主研發的新型橇裝式無人值守、免維護、集成化的智能水平配水系統，主要用于油田老式配水間升級換代改造，實現精準計量和控制單井注水量。

系統核心組件由電動雙流型高壓調節閥門、可拆卸流量計、智能控制模塊、壓力變送器、集成控制柜等部分組成。系統實時監控注水流量和壓力，自動調節閥門開度以滿足設定流量，定時采集注水瞬時流量、注水累計流量、來水壓力、注水壓力等參數，并將采集的各種數據通過有線或無線方式傳輸給監控中心集中管理。同時，監控中心也可遠程修改各單井的配注量等運行參數，并可通過視頻實時監控現場設備運行狀態，如有突發緊急情況，系統可自動報警和按設定動作執行。

1.1        系統特點

★角式磁電流量計設計，下線流量低，量程寬，測量精度高。漩渦發生體和探

針一體化設計，拆卸極方便，可實現在線清洗功能。

★雙流平面閥設計，徹底解決閘閥和旋塞閥等易結垢、易堵、易卡、易損、易漏

等壽命短的實際問題，壽命是普通閥門的5倍以上。

★高效節能：雙流閥和高精度流量計一體化設計，注水量控制更加精準，及時調節，穩產控水，節約大量無效注水帶來的能耗。

★在線校準功能：每臺流量計自帶標準不銹鋼直管段，配套有高精度超聲波流量計現場在線校準并修正系數，操作簡便。解決長期困擾注水量準確性不高問題。

★安全可靠：系統核心部件均采用經長期大量使用證明穩定可靠的成熟專利技術，可靠性極高，系統運行和控制均采用DC24V安全電壓，無觸電危險。

★防止管線泄漏：干線閥采用專利技術的雙流平面閥體設計，不結垢、防腐蝕、壽命長，徹底杜絕干線泄漏時閘閥因?yàn)殚L(zhǎng)期打開狀態，結垢無法關閉嚴實導致污染環境事故。

★自動化程度高，實現智能化和數字化，可以在無人值守的情況下，安全、可靠、連續地運行。

★具有遠程通信接口，按照 “四化”標準遠距離實時傳送測量數據，參數修改方便，實現網絡化管理。

★橇裝式設計，占地空間小，安裝方便，維修簡便。

★模塊化結構，擴展性好，可靈活增減注水單井?dāng)?shù)量，滿足油田實際需要。

1.2        系統組成

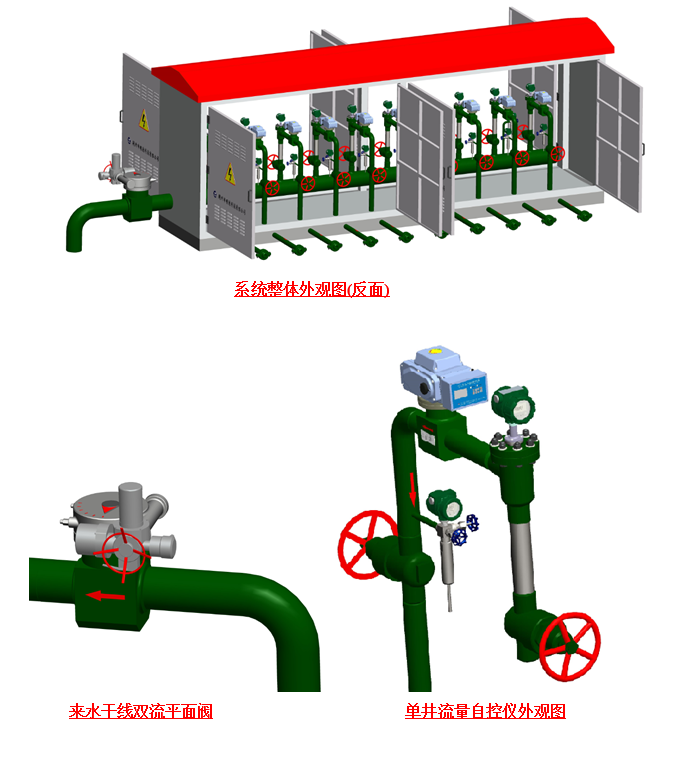

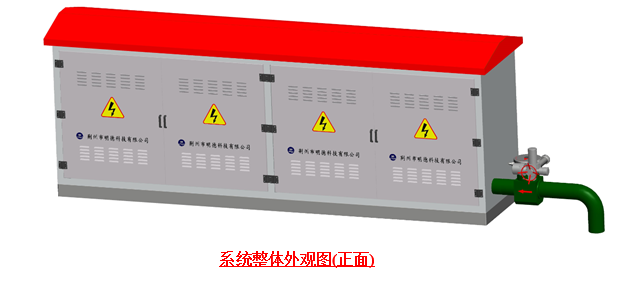

系統采用橇裝模塊設計，整體結構包括：來水干線雙流平面閥、分水器、多井式各路帶直管段和可在線拆卸清洗角式流量計、雙流式平面高壓流量調節閥、來水壓力傳感器、注水水壓力傳感器、視頻監控器和智能一體 “四化”標準遠程監控箱等。見圖

1.1         規格參數

流量計、壓力傳感器

雙流平面高壓流量調節閥

干線雙流平面高壓開關閥
